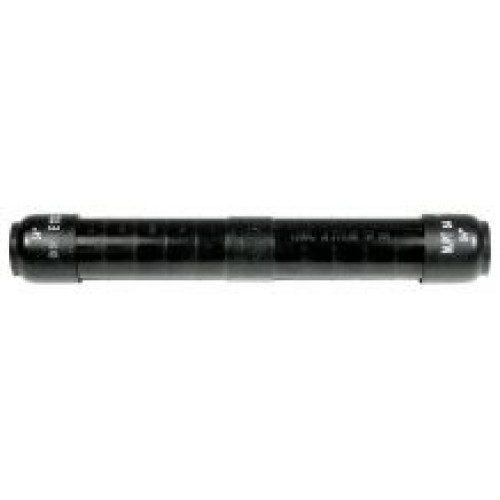

Муфта для соединения проводов СИП MJPT 50-35

Производитель: Sicame
Модель: Муфта для соединения проводов СИП MJPT 50-35
Наличие: Есть в наличии

Цена: 93.60 грн.
Без НДС: 93.60 грн.

Кол-во: - или - В закладки
В сравнение

Отзывов: 0 | Написать отзыв

Прессуемая соединительная муфта MJPT 50-35 применяется для соединения алюминиевых проводников в петлях анкерных опор. Зажимы муфты обеспечивают прочность соединения не менее 80% МРН.

Особенности конструкции:

- сохранение герметичности провода обеспечивается за счет герметизирующего эластомерного кольца и устойчивости оболочки к сжатию.

- диэлектрическая стойкость зажима после опрессовки 6 кВ под водой.

- алюминиевая трубчатая часть заполнена контактным смазочным материалом.

На изоляции нанесена следующая информация:

- сечение соединяемых проводников;

- число и порядок проведения сжатий;

- длина зачистки провода;

- обозначение матрицы, которую необходимо использовать.

Цветное герметизирующее кольцо ускоряет определение сечения.

Цветовая маркировка:

10мм2 - зеленый;

16мм2 - голубой;

25мм2 - оранжевый;

35мм2 - красный;

50мм2 - желтый;

70мм2 - белый;

95мм2 - серый;

120мм2 - розовый;

150мм2 - фиолетовый.

Установка зажима:

Провода со снятой изоляцией вставляются в зажим до перегородки и прессуются по разметке ручным прессом с шестигранными матрицами.

Размеры матриц для опрессовки муфты MJPT 50-35:

- Е173 – 17,3 мм;

- ширина матрицы – 9 мм;

- усилие опрессовки – 50 кН.

Кабель-провод
Производитель:	Sicame
Название товара,:	Муфта для соединения проводов СИП
Для кабеля- провода сечением, мм²:	50/35
Для проводов сечением, S1/S2 =мм²:	50/35
Внутренний диаметр обжимного кольца муфты, А1/А2 = мм:	9/8
Рабочая температура t , C˚:	от –50° до +50°C
Напряжение кВ:	0.38
Размер матрицы, Е=мм:	17.3
Длина муфты, L = мм:	108
